Modul Linear Axis Tunggal minangka peralatan transmisi standar sing digunakake ing bidang otomasi industri kanggo entuk gerakan linier sing tepat. Kanthi nggabungake mekanisme drive, sistem panuntun, lan platform muat, nyedhiyakake solusi pamindahan linier sing efisien lan akurat kanggo peralatan otomatisasi.
Modul Linear Axis Tunggal nduweni peran penting ing macem-macem lapangan kayata industri, perawatan kesehatan, perabotan omah, lan transportasi amarga gerakan linear sing tepat ing arah siji.
Ing kene kita ngenalake Guide Rail Built{0}}ing Modul Linear kanggo sampeyan kaya ing ngisor iki:
Sampeyan olèh nonton proyek liyane utawa ngunjungi galeri video kita dening Youtube: https://www.youtube.com/@tallmanrobotics

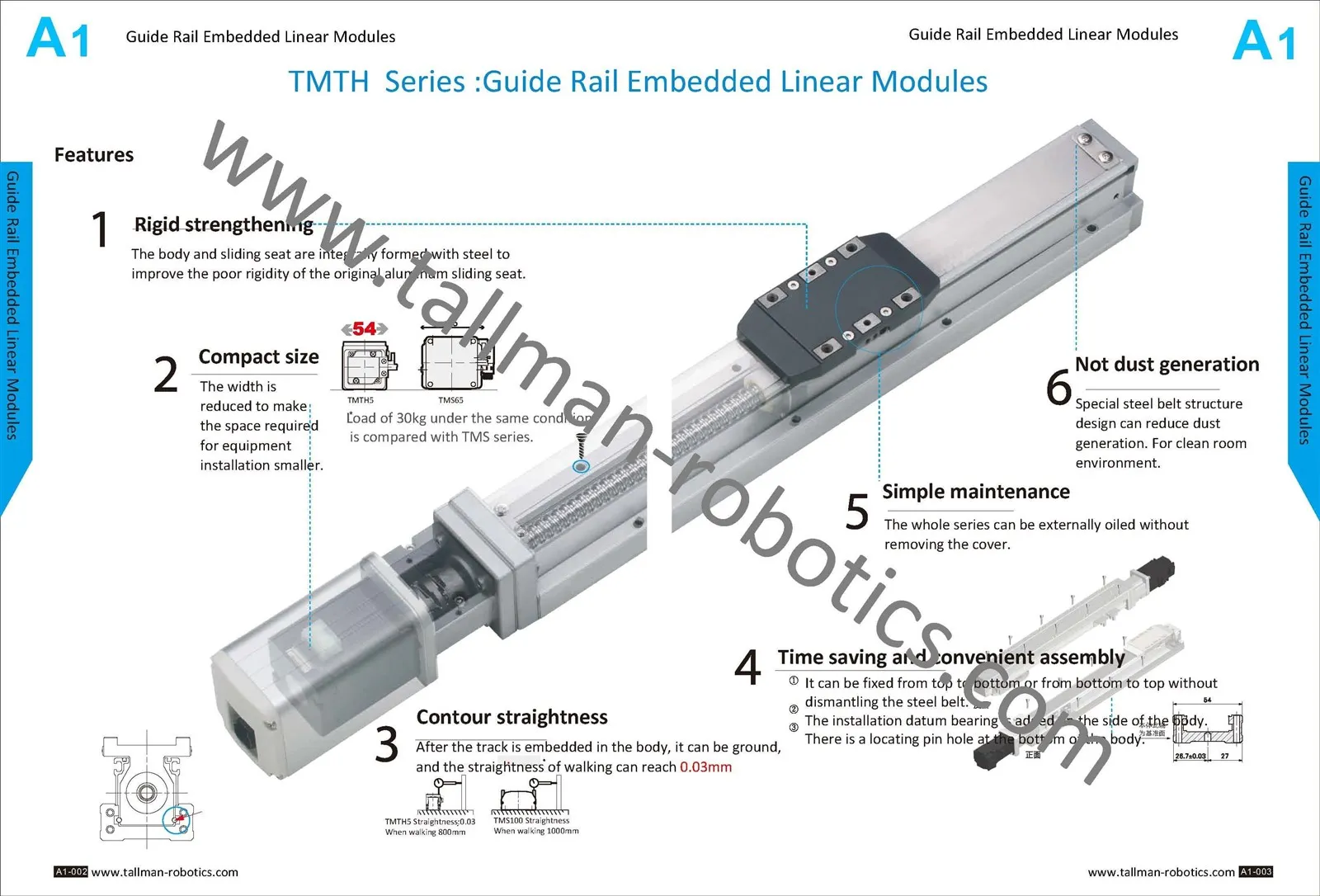

Jinis aluminium: Rel Panuntun Dibangun-ing Modul Linier.
|
Model No |
Jembar awak (mm) |
Beban maksimal (kg) |
Stroke Maks (mm) |
Pangulangan (mm) |
nyopir |
Daya Motor (W) |
Lingkungan Aplikasi |
|
TM -TH5 |
54 |
30 |
800 |
±0.01/±0.005 |
meneng |
100/200/400 |
Lingkungan resik |
|
TM -TH8 |
82 |
50 |
1050 |
±0.01/±0.005 |
meneng |
100/200/400 |
Lingkungan resik |
|
TM -TH12 |
120 |
110 |
1250 |
±0.01/±0.005 |
meneng |
200/400/750 |
Lingkungan resik |
Jinis Baja: Rel Panuntun Dibangun-ing Modul Linier.
|
Model No |
Jembar awak (mm) |
Timbal (mm) |
Panjang Rel (mm) |
Pangulangan (mm) |
Paralelisme mlaku (mm) |
Kacepetan (mm/sec) |
Lingkungan Aplikasi |
|
TM -K60 |
60 |
5/10 |
150~600 |
±0.003/±0.005 |
0.01/0.015 |
Maks: 600 |
Umum / Bledug lan Waterproof karo Tutup Organ |
|
TM -K86 |
86 |
10/20 |
340~940 |
±0.003/±0.005 |
0.015/0.03 |
Maks: 1220 |
|
Model Ora |
Motor Daya (W) |
Jembar awak (mm) |
Repeatability (mm) |
Batang Sekrup Bola (C7) |
Beban Maks (kg) |
Stroke (mm) ing Kacepetan maksimal (mm/s) |
Kacepetan (mm/s) ing Max stroke (mm) |
Dirating Nyurung |
||
|
Diameter njaba (mm) |
Timbal (mm) |
Horisontal |
Vertikal |
|||||||
|
TMTH5 |
100W |
54 |
±0.01 ±0.005 |
12 |
2 |
23 |
10 |
600mm ing 100mm/S |
60mm / S ing 800mm |
854 |
|
5 |
30 |
10 |
600mm ing 250mm/S |
150mm/S ing 800mm |
341 |
|||||
|
10 |
15 |
5 |
600mm ing 500mm/S |
300mm / S ing 800mm |
170 |
|||||
|
20 |
10 |
2.5 |
600mm ing 1000mm/S |
600mm / S ing 800mm |
85 |
|||||
|
200W |
2 |
30 |
10 |
600mm ing 100mm/S |
60mm / S ing 800mm |
170 |
||||
|
5 |
30 |
10 |
600mm ing 250mm/S |
150mm/S ing 800mm |
682 |
|||||
|
10 |
28 |
8 |
600mm ing 500mm/S |
300mm / S ing 800mm |
340 |
|||||
|
20 |
15 |
5 |
600mm ing 1000mm/S |
600mm / S ing 800mm |
170 |
|||||
|
400W |
2 |
30 |
10 |
600mm ing 100mm/S |
60mm / S ing 800mm |
3389 |
||||
|
5 |
30 |
10 |
600mm ing 250mm/S |
150mm/S ing 800mm |
1353 |
|||||
|
10 |
30 |
10 |
600mm ing 500mm/S |
300mm / S ing 800mm |
674 |
|||||
|
20 |
22 |
8 |
600mm ing 1000mm/S |
600mm / S ing 800mm |
337 |
|||||
|
TMTH8 |
100W |
82 |
±0.01 ±0.005 |
16 |
5 |
30 |
10 |
750mm ing 250mm/S |
75mm/S ing 1100mm |
341 |
|
10 |
15 |
5 |
750mm ing 500mm/S |
150mm / S ing 1100mm |
170 |
|||||
|
20 |
10 |
2.5 |
750mm ing 1000mm/S |
300mm / S ing 1100mm |
85 |
|||||
|
200W |
5 |
50 |
15 |
750mm ing 250mm/S |
75mm/S ing 1100mm |
682 |
||||
|
10 |
30 |
8 |
750mm ing 500mm/S |
150mm / S ing 1100mm |
340 |
|||||
|
20 |
18 |
3 |
750mm ing 1000mm/S |
300mm / S ing 1100mm |
170 |
|||||
|
400W |
5 |
50 |
15 |
750mm ing 250mm/S |
75mm/S ing 1100mm |
1353 |
||||
|
10 |
40 |
12 |
750mm ing 500mm/S |
150mm / S ing 1100mm |
674 |
|||||
|
20 |
22 |
5 |
750mm ing 1000mm/S |
300mm / S ing 1100mm |
337 |
|||||
|
TMTH12 |
200W |
120 |
±0.1 ±0.005 |
16 |
5 |
95 |
27 |
800mm ing 250mm/S |
117mm/S ing 1250mm |
683 |
|
10 |
70 |
18 |
800mm ing 500mm/S |
233mm/S ing 1250mm |
341 |
|||||
|
20 |
20 |
6 |
800mm ing 1000mm/S |
467mm/S ing 1250mm |
174 |
|||||
|
32 |
10 |
- |
800mm ing 1600mm/S |
747mm/S ing 1250mm |
108 |
|||||
|
400W |
5 |
110 |
33 |
800mm ing 250mm/S |
117mm/S ing 1250mm |
1388 |
||||
|
10 |
88 |
33 |
800mm ing 500mm/S |
233mm/S ing 1250mm |
694 |
|||||
|
20 |
40 |
10 |
800mm ing 1000mm/S |
467mm/S ing 1250mm |
347 |
|||||
|
32 |
30 |
8 |
800mm ing 1600mm/S |
747mm/S ing 1250mm |
216 |
|||||
|
750W |
5 |
110 |
33 |
800mm ing 250mm/S |
117mm/S ing 1250mm |
2100 |
||||
|
10 |
110 |
33 |
800mm ing 500mm/S |
233mm/S ing 1250mm |
1050 |
|||||
|
20 |
60 |
16 |
800mm ing 1000mm/S |
467mm/S ing 1250mm |
528 |
|||||
|
32 |
50 |
10 |
800mm ing 1600mm/S |
747mm/S ing 1250mm |
380 |
|||||
Miwiti saka skenario tartamtu, ing ngisor iki nyedhiyakake introduksi rinci babagan aplikasi:
1. Lapangan otomatisasi industri
Iki minangka skenario aplikasi inti saka aktuator linear sumbu tunggal, utamane digunakake kanggo entuk tumindak otomatis kayata penanganan material, posisi peralatan, lan proses ngoper. Karakteristik kasebut yaiku beban sing dhuwur, bisa diulang, lan operasi sing stabil.
Line produksi Déwan: digunakake ing proses Déwan komponen elektronik lan bagean otomotif, kanggo push workpieces kanggo workstations ditetepake (kayata dipakani Papan PCB menyang mesin welding), kontrol tingkat feed saka screwdrivers utawa piranti mencet, lan mesthekake akurasi Déwan (kesalahan posisi bisa kontrol ing ± 0.1mm).
Nyedhiyakake lan ngurutake materi: Ing sistem sabuk konveyor, bahan dialihake dening aktuator (kayata nyurung kothak kemasan kanthi spesifikasi sing beda-beda menyang slide sing cocog), utawa gerbang dikontrol kanggo mbukak lan nutup kanggo nyetel irama pangiriman, adaptasi karo kabutuhan ngurutake kacepetan dhuwur -industri kayata panganan lan logistik.
Piranti mesin lan peralatan pangolahan: Minangka sumbu feed alat mesin CNC, Modul Linear Axis Tunggal nyurung alat utawa meja kerja kanggo pindhah menyang arah siji (kayata feed sumbu X{0}}mesin panggilingan), lan digandhengake karo transmisi sekrup bal kanggo entuk pemotongan tliti -dhuwur, nyukupi syarat sing ketat kanggo toleransi dimensi ing pangolahan logam.
Mesin Pengemasan: Ngontrol tumindak meksa mesin sealing, meksa label mesin label, utawa nyetel ketegangan film kemasan kanggo njamin konsistensi panyegelan lan penampilan kemasan.
2. Peralatan medis lan rehabilitasi
Ing setelan medis, Modul Linear Axis Tunggal kudu nyukupi syarat gangguan swara, operasi lancar, lan desain higienis supaya ora ana gangguan utawa kontaminasi kanggo pasien.
Amben lan peralatan nursing: Nyopir ngangkat lan Mudhunake amben (nyetel dhuwur kanggo operasi medical trep), nyetel amba backrest (mbantu patients njagong munggah), utawa loncat karo muter awak amben nursing (nyegah bedsores), ngganti operasi manual karo kontrol listrik kanggo ngurangi kakiyatan pegawe saka Staff medical.
Peralatan rehabilitasi: Ing robot rehabilitasi ekstrem ngisor, pedal nyopir bolak-balik ing garis lurus kanggo mbantu pasien ing latihan gait; Ngontrol kursi munggah lan mudhun ing kursi rodha kanggo nggampangake pangguna munggah lan mudhun saka kendaraan.
Peralatan tes medis, kayata mesin CT lan piranti ultrasonik, nyurung detektor utawa probe kanggo mindhah ing sumbu awak pasien kanggo nggayuh tomografi utawa pemindaian linier, njamin integritas jangkauan pencitraan.
3. Peralatan Omah lan Kantor Smart
Aplikasi jinis iki nandheske miniaturisasi, konsumsi daya sing sithik, lan gampang digunakake, nyukupi kabutuhan omah lan kantor saben dinane.
Pangaturan omah: Ngontrol mbukak lan nutup tirai listrik (terjemahan horisontal), ngangkat jendela cerdas (arah vertikal), utawa ngangkat kutub gantung ing lemari (trep kanggo njupuk lan nyelehake sandhangan), lan entuk otomatisasi liwat remot kontrol.
Peralatan kantor: imbuhan dhuwur saka mejo lift drive (cocog kanggo ngadeg / lungguh kantor), extension lan retraction saka krenjang proyektor (nyetel jarak proyeksi), utawa push laci otomatis lan narik saka lemari arsip kanggo nambah comfort kantor.
Perkakas ngarep: Ngontrol gerakan linear reciprocating saka lengen semprotan ing dishwasher kanggo mesthekake yen aliran banyu isine kabeh utensils; Setel dhuwur partisi ing kulkas supaya pas karo macem-macem ukuran bahan pangan.
4. Lapangan transportasi
Ing kendaraan, pesawat lan peralatan liyane, Single Axis Linear Modul digunakake kanggo entuk imbuhan komponen utawa fungsi ngoper, lan kudu tahan lingkungan Komplek kayata geter, suhu dhuwur lan kurang.
Industri otomotif: Ngontrol maju lan mundur kursi mobil, atur sudut sandaran (kanthi nyurung lan narik pigura kursi liwat aktuator), utawa mbukak bagasi kanthi listrik (ngangkat tutup vertikal) kanggo nambah pengalaman nyopir.
Transit rel: Ing -sepur utawa sepur kanthi kacepetan dhuwur, lawang nggeser lan mbukak lawang (ing arah horisontal), utawa lempitan lan ngreset kursi, njamin efisiensi lan kenyamanan penumpang munggah lan mudhun saka sepur.
Aerospace: Ing kokpit pesawat, setel dhuwure kursi pilot, ekstensi lan retraksi tuas kontrol, utawa mbukak lan nutup lawang kargo kanggo nyukupi syarat linuwih ing -lingkungan dhuwur (kayata tahan tekanan rendah lan tahan impact).
5.Peralatan Pertanian lan Lingkungan
Ing otomatisasi pertanian lan kontrol lingkungan, Modul Linear Sumbu Tunggal mbantu entuk operasi sing tepat lan optimalisasi sumber daya.
Mesin pertanian: Ing griya ijo, nyopir panyebaran lan retraksi sunshades (nyetel cahya), gerakan linear irigasi nozzles (nyirami seragam), utawa push seeder dening seeder bisa nambah efisiensi produksi pertanian.
Peralatan ngawasi lingkungan: Ngontrol mbukak lan nutup louvers stasiun meteorologi (kanggo nglindhungi sensor saka gangguan udan lan salju), lan ngangkat lan Mudhunake saka probe sampling saka instrument ngawasi kualitas banyu (kanggo sampel ing ambane beda) kanggo mesthekake akurasi koleksi data.
Aplikasi inti Modul Linear Axis Tunggal yaiku "gerakan linier sing tepat ing arah siji". Kanthi adaptasi kanggo macem-macem cara transmisi (meneng, sabuk sinkron, lan sapiturute) lan motor drive (stepper, servo, lan sapiturute), bisa nyukupi kabutuhan macem-macem saka beban dhuwur industri nganti entheng sipil. Struktur prasaja lan biaya sing bisa dikontrol saka Modul Linear Axis Tunggal mbisakake minangka piranti independen kanggo ngrampungake tumindak dhasar, uga minangka komponen sistem multi sumbu (kayata nggabungake karo aktuator sumbu siji liyane kanggo mbentuk platform sumbu XY), luwih ngembangake skenario aplikasi.
