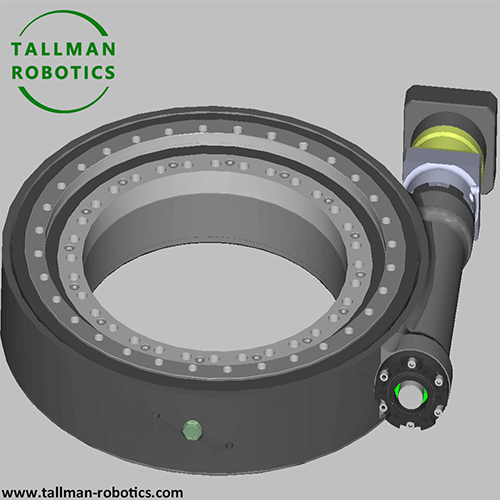

Tabel Rotary Aperture Gedhe yaiku piranti posisi puteran presisi kanthi bolongan tengah gedhe -, utamane digunakake ing skenario industri sing mbutuhake liwat benda kerja, kabel, pipa, utawa jalur optik ukurane- gedhe. Fitur inti yaiku nyedhiyakake aperture tengah (biasane luwih gedhe tinimbang utawa padha karo 100mm) ngluwihi platform puteran berongga biasa nalika mesthekake posisi rotasi kanthi tliti -dhuwur, saengga bisa ngrampungake kabutuhan pangolahan, pamriksa, perakitan, lan benda kerja liyane sing gedhe utawa dawa.

Tabel Rotary Aperture Gedhe dirancang khusus kanggo platform puteran kanthi fitur inti sing nduweni bolongan tengah sing gedhe liwat - (malah nganti 1 meter utawa luwih), cocok kanggo aplikasi sing mbutuhake panginstalan workpiece ukuran - gedhe, kabel internal, utawa transmisi optik. Tabel rotary jinis iki nduweni peran penting ing manufaktur presisi, inspeksi optik, aerospace, lan peralatan riset ilmiah.

Desain Tabel Rotary Aperture Gedhe kudu ngimbangi kontradiksi antarane "aperture gedhe", "presisi dhuwur", lan "muatan dhuwur", mula nduweni ciri utama ing ngisor iki:

Lubang tengah gedhe liwat -.	1) Aperture range: biasane 100mm ~ 1000mm, sawetara model sing disesuaikan bisa luwih gedhe, luwih gedhe tinimbang platform puteran kothong biasa (aperture konvensional biasane 20mm ~ 80mm). 2).Tujuan saka liwat -bolongan: Ngidini workpieces dawa (kayata shafts lan rod), jalur cahya laser, bundles kabel, pipa udara, pipelines coolant, etc. liwat, ngindari gangguan mechanical.
Kinerja posisi tliti dhuwur	1).Akurasi posisi sing bola-bali: umume nganti ± 0,01mm 0,005mm, akurasi posisi sudut Kurang saka utawa padha karo 10 detik busur (sawetara model dhuwur -mungkas Kurang saka utawa padha karo 5 detik busur). 2). Low Backlash: Kurang saka utawa padha karo 1 menit busur (0,0167 derajat), mesthekake ora ana jamming utawa panyimpangan posisi sajrone rotasi mbalikke.
Beban dhuwur lan kaku	1) Axial load: bisa tahan bobot saka atusan kilogram nganti pirang-pirang ton (kayata 500kg ~ 5000kg), cocok kanggo workpieces gedhe. 2) .Radial mbukak: Dirancang kanggo cantilever utawa workpieces eksentrik, wis resistance kuwat kanggo overturning wayahe (kayata Greater saka utawa witjaksono kanggo 1000N • m). 3).Kaku struktural: Digawe saka dhuwur -kekuwatan casting wesi utawa aluminium alloy casting, dipasangake karo presisi bantalan roller salib kanggo ngurangi ewah-ewahan bentuk lan geter sak rotasi.
Drive lan Kontrol	1).Mode drive: Asring nggunakake kombinasi motor servo lan reducer planet presisi, ndhukung puteran Gamelan kacepetan -kurang lan indeksasi kacepetan dhuwur - (rentang kacepetan biasane 0,1rpm~300rpm). 2).Sistem umpan balik: dilengkapi -encoder grating presisi dhuwur utawa encoder nilai absolut, nyata-wektu ngawasi sudut rotasi, entuk kontrol loop-tertutup.

Bedane saka platform puteran kothong biasa

Fitur	Platform puteran kothong biasa	Platform puteran aperture gedhe
Aperture tengah	20mm ~ 80mm	Luwih saka utawa padha karo 100mm (bisa disesuaikan nganti 1000mm utawa luwih)
Kapasitas muatan	Beban aksial biasane kurang saka 50kg	Beban aksial bisa tekan 500kg ~ 5000kg
Ukuran workpiece sing ditrapake	Cilik, ukuran workpiece cendhak	Gedhe, dawa Strip utawa liwat jinis workpiece
Skenario Aplikasi	Majelis Elektronik, Tandha Laser Cilik, lsp.	Pengolahan tugas abot, Inspeksi Peralatan Gedhe, lsp
Kompleksitas struktural	Relatif prasaja, volume cilik	Struktur sing luwih kandel, mbutuhake desain kaku sing dikuatake

Tabel Rotary Aperture Gedhe cocok kanggo aplikasi sing mbutuhake bolongan gedhe, beban dhuwur -kapasitas bantalan, lan rotasi sing tepat, lan ora bisa diganti ing bidang optik, aerospace, lan mesin tugas berat-. Nalika milih, perhatian khusus kudu dibayar kanggo aperture, rigidity, lan akurasi, lan syarat aplikasi kudu dibedakake saka Hollow Rotary Tables.

Ing kaca iki, kita ngenalake seri Tabel Rotary Hollow Aperture Gedhe, sampeyan bakal weruh lembar data, gambar produksi, vedio tes kaya ing ngisor iki:

Sampeyan uga olèh nonton proyek liyane utawa ngunjungi galeri video kita dening Youtube: https://www.youtube.com/@tallmanrobotics

Seri	Gedhe Aperture Hollow Rotary Tables
Model	TMN60		TMN85		TMN130		TMN200		TMN280		TMN465
Foto
Tipe Bearing	Bantalan rol silang		Bantalan rol silang		Bantalan rol silang		Bantalan rol silang		Bantalan rol silang		Bantalan rol silang
Motor sing cocog	50W/100W Servo 42/57 Stepper Motor		Servo 200W/400W 57/60/86 Motor Stepper		Servo 200W/400W 57/60/86 Motor Stepper		Motor Servo 750W/1KW 86/110 Stepper Motor		Motor Servo 1KW-2KW 110-130 Stepper Motor		2KW-5KW Servo motor
Aperture Hollow	28 mm		33 mm		62 mm		100 mm		150 mm		300
Rasio Ngurangi	5	10	5	10	10	18	10	18	10	18	10
Torsi sing diidini	12 N.m	7.5 N.m	41 N.m	27 N.m	60 N.m	37 N.m	115 N.m	68 N.m	150 N.m	125 N.m	456 N.m
Torsi momen sing diidini	24 N.m	15 N.m	82 N.m	54 N.m	120 N.m	74 N.m	230 N.m	136 N.m	300 N.m	250 N.m	767 N.m
kacepetan plate diijini	200 operasi intermiten (rpm)
Max overturning torsi	142 N		380 N		1200N		2600N		125 N.m		300 N.M
Max gaya radial	1930 N		4800 N		8400N		12500N		16500N		18600N
Max gaya aksial	1930 N		4800 N		8400N		12500N		16500N		18600N
Torsion Rigidity	2,5 Nm/arc min		5,9 Nm/arcmin		16 Nm/arcmin		28,6 Nm/arcmin		58 Nm/arcmin		65 Nm/arcmin
Akurasi Positioning	± 0,5 busur / min		± 0,5 busur / min		± 0,5 busur / min		± 0,5 busur / min		± 0,5 busur / min		± 0,5 busur / min
Baleni Positioning	Kurang saka utawa padha karo 10 busur / sec		Kurang saka utawa padha karo 10 busur / sec		Kurang saka utawa padha karo 10 busur / sec		Kurang saka utawa padha karo 10 busur / sec		Kurang saka utawa padha karo 10 busur / sec		Kurang saka utawa padha karo 10 busur / sec
Runout Platform	Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm
Runout radial	Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm
Konsentrisitas platform	Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm
Paralelisme Platform	Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm		Kurang saka utawa padha karo 0.01mm
Urip (Jam)	>20,000		>20,000		>20,000		>20,000		>20,000		>20,000
Metode pelumasan	Pelumas pelumas sintetis
Kelas Proteksi	IP50		IP50		IP50		IP50		IP50		IP50
Cara instalasi	Sembarang sudut		Sembarang sudut		Sembarang sudut		Sembarang sudut		Sembarang sudut		Sembarang sudut
Suhu operasi	-25 derajat -90 derajat		-25 derajat -90 derajat		-25 derajat -90 derajat		-25 derajat -90 derajat		-25 derajat -90 derajat		-25 derajat -90 derajat
Bobot (kg)	0.54		1.4		2.5		8.0		20		52

Seri

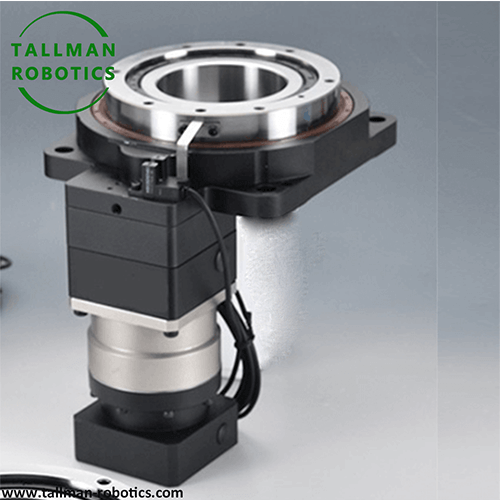

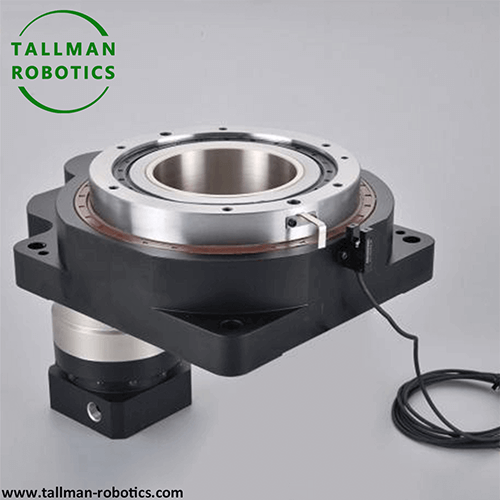

Platform Rotary kothong karoPlanetary GearReducer

Foto

product-150-150 product-118-102 product-119-99

Model

TMN60-F

TMN85-F

TMN130-F

TMN200-F

TMN280-F

TMN456-F

Motor sing cocog (W)

50W/100W servo

42/57 stepper

servo 200W/400W

57/60/86 stepper

50W, 100W servo

42/57 stepper

servo 200W/400W

57/60/86 stepper

750/1000W servo

86/110 stepper

servo 1KW-2KW

110-130 stepper

Motor servo 2KW-7.5KW

Aperture Hollow (Diameter mm)

28 mm

33 mm

62 mm

100 mm

150 mm

300

Tipe bantalan (i)

Bantalan rol silang

Rasio reduksi (i)

15/20/25/35/40/50

15/20/25/35/50

45/60/70

30/40/50/70/100

Torsi sing diidini (Nm)

115

150

200

Momen inersia sing diidini (r/min)

120

230

300

Kacepetan output sing diidini (Nm)

200

466

Momen terbalik yang diijinkan (N)

142

380

1200

2600

125

767

Gaya Radial Maks (N)

1930

4800

8400

12500

16500

18600

Gaya Aksial Maks (Nm/arc-min)

1930

4800

8400

12500

16500

18600

Kaku Torsi (Busur -min)

2.5

6.0

5.9

Akurasi posisi (Busur-detik)

±0.5

Pengulangan posisi (Busur-detik)

Kurang saka utawa padha karo 15

Puteran platform mburi pasuryan entek

Kurang saka utawa padha karo 0,01 (mm)

Radial platform muter metu (mm)

Kurang saka utawa padha karo 0,01

Konsentrisitas platform puteran (mm)

Kurang saka utawa padha karo 0,01

Paralelisme platform puteran (mm)

Kurang saka utawa padha karo 0,01

Umur layanan (Jam)

>20000

Suhu operasi (derajat)

-25 derajat ~+90 derajat

Metode pelumasan

Pelumasan pelumas sintetis

Kelas Proteksi (IP)

IP50

Cara instalasi

Sembarang sudut

Bobot (kg)

0.91

2.43

1.69

3.86

12.67

300

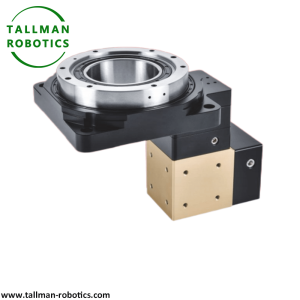

Seri	Platform Rotary Hollow kanthi Reducer Sudut Tengen (jinis R lan jinis Z)
Foto	Tipe R				Tipe Z
Model	TMN60-R TMN60-Z	TMN85-R TMN85-Z		TMN85-R TMN85-Z	TMN130-R TMN130-Z	TMN200-R TMN200-Z		TMN280-Z		TMN456-Z
Motor sing cocog (W)	50W/100W servo 42/57/60 stepper	servo 200W/400W 57/60/86 stepper		50W, 100W servo 42/57 stepper	servo 200W/400W 57/60/86 stepper	750/1000W servo 86/110 stepper		servo 1KW-2KW 110-130 stepper		Motor servo 2KW-7.5KW
Aperture Hollow (Diameter mm)	28 mm	33 mm		33	62 mm	100 mm		150 mm	300
Tipe bantalan (i)	Bantalan rol silang
Rasio reduksi (i)	10/15/20/25/30/50	10/15/20/25/50		30/45/70	20/30/50/90	20/30/50/90		30/40/50/70/100
Torsi sing diidini (Nm)	12	41		20	60	115		150		200
Momen inersia sing diidini (r/min)	24	82		40	120	230		300		300
Kacepetan output sing diidini (Nm)	200	200		200	200	200		200
Momen terbalik yang diijinkan (N)	142	380		380	1200	2600		125
Gaya Radial Maks (N)	1930	4800		4800	8400	12500		16500		18600
Gaya Aksial Maks (Nm/arc-min)	1930	4800		4800	8400	12500		16500		18600
Kaku Torsi (Busur -min)	2.5	6.0		5.9	16	28		39		65
Akurasi posisi (Busur-detik)	±0.5	±0.5		±0.5	±0.5	±0.5		±0.5		±0.5
Pengulangan posisi (Busur-detik)	Kurang saka utawa padha karo 15	Kurang saka utawa padha karo 15		Kurang saka utawa padha karo 15	Kurang saka utawa padha karo 15	Kurang saka utawa padha karo 15		Kurang saka utawa padha karo 15		Kurang saka utawa padha karo 15
Puteran platform mburi pasuryan entek	Kurang saka utawa padha karo 0,01 (mm)	Kurang saka utawa padha karo 0,01 (mm)		Kurang saka utawa padha karo 0,01 (mm)	Kurang saka utawa padha karo 0,01 (mm)	Kurang saka utawa padha karo 0,01 (mm)		Kurang saka utawa padha karo 0,01 (mm)		Kurang saka utawa padha karo 0,01 (mm)
Radial platform muter metu (mm)	Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01
Konsentrisitas platform puteran (mm)	Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01
Paralelisme platform puteran (mm)	Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01	Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01		Kurang saka utawa padha karo 0,01
Umur layanan (Jam)	>20000	>20000	>20000		>20000	>20000		>20000		>20000
Suhu operasi (derajat)	-25 derajat ~+90 derajat	-25 derajat ~+90 derajat	-25 derajat ~+90 derajat		-25 derajat ~+90 derajat	-25 derajat ~+90 derajat		-25 derajat ~+90 derajat		-25 derajat ~+90 derajat
Metode pelumasan	Pelumasan pelumas sintetis
Kelas Proteksi (IP)	IP50
Cara instalasi	Sembarang sudut
Bobot (kg)	1.1	2.66		1.69	3.86		12.67	33		300

Pilihan
Driver lan Kabel	Driver lan kabel kanggo opsi, diwenehake dening Tallman Robotics Limited (Usaullay, kita ngatur Delta, Inovance, Pulse, EtherCat, Profinet kasedhiya)
Piring puteran pasuryan	Disedhiyakake yen perlu. (Gambar diwenehake dening klien)
Sensor	Sensor Ormon, kurung, piring sensor, sekrup kanggo pilihan.
